8.3. Баллоны — хранители воздуха, газов
и газовых смесей
В водолазной практике для хранения запасов воздуха,
однокомпонентных газов (кислорода, азота, гелия), для
приготовления и хранения искусственных газовых смесей
применяются стальные баллоны, которые в зависимости от
емкости подразделяются на баллоны малой емкости до 12 л,
средней емкости от 12 до 55 л и баллоны большой емкости
более 55 л.
Рис. 8.13. Типовые схемы включения фильтров:
а — для случая, когда РK < РФ и QK < б - для случая,
когда рК < рФ и QК < QФ1 + QФ2; в — для случая, когда
pК > PФ и Qр < QФ ; для случая когда pК = рФ
и QК > QФ ; д — для случая, когда РК > Рб = РФ и QК <
p Ф к б ф ф p
< Qр > Qф ; е — для случая, когда рК = рб > рф и Qф > Qр < QК ;
где: pк рф, рр — рабочее давление компрессора, фильтра, баллона, кгс/см2; QК, QФ, QР — производительность компрессора, пропускная способность фильтра, редуктора, м3/ч;
К — компрессор; Ф — фильтр (блок очистки); Р — редуктор; Я — предохранительный клапан; Б — баллон
Основные технические данные баллонов, применяемых в
водолазной практике, приведены в табл. 8.8.
Все баллоны подвергаются гидравлическому испытанию
на прочность при их изготовлении, после установки в системах и в период их эксплуатации в сроки, установленные инспекцией Котлонадзора, при освидетельствовании,
а также испытанию на плотность воздухом или газами, для
хранения которых они предназначены, давлением, равным
рабочему. Баллоны, предназначенные для хранения кислорода или газовых смесей с повышенным содержанием кислорода (более 21% кислорода по объему), испытываются
на плотность только кислородом или чистым азотом.

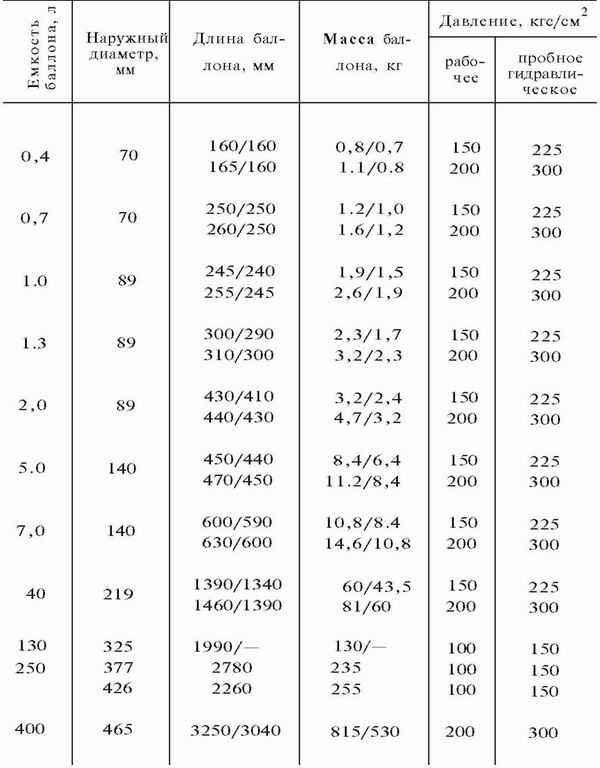

Таблица 8.8. Характеристика баллонов
Примечание. В числителе даны значения для баллонов из
углеродистой, а в знаменателе — из легирозанной стали.
На верхней сферической части каждого баллона должны быть выбиты клейма:
— товарный знак завода-изготовителя и клеймо ОТК;
— номер баллона и его номинальная емкость в литрах;
— дата (месяц и год) изготовления (испытания) и год
следующего гидравлического испытания;
— пробное гидравлическое и назначенное рабочее давление баллона;
Рис. 8.14. Типовые схемы включения воздушных баллонов:
а, б, в — для случая, когда рк = рб = 25/30 кгс/см2; г — для случая,
когда рк = 200 кгс/см2 = рб1 > pб1 = 25/30 кгс/см; Qр < Qв; д. е для
случая, когда Рк = Рб1 > Рб = 25/30 кгс/см2; ЕQр <В, где рк, рб, рб1 -
рабочее давление компрессора, в баллонах, в баллонах до редуктора,
кгс/см2; Qр — пропускная способность редуктора, м3/ч; QВ — расход
воздуха водолазами, м3/ч,- К — компрессор; Б — баллон; Р — редуктор;
П — предохрантельный клапан;
— фактическая емкость баллона в литрах и масса в
килограммах.
Окраска и надписи на баллонах в зависимости от наполняемого газа (газовой смеси) должны соответствовать
данным табл. 8.9.
Все стальные баллоны, у которых произведение их
объема (в литрах) на рабочее давление (в кгс/см2) составляет величину более 200, подлежат регистрации в инспекции Котлонадзора и должны иметь шнуровые книги.
Количество баллонов и их объем в системах обеспечения водолазных спусков на различных проектах судов различны. Оно определяется исходя из задач, решаемых судном, в соответствии с которыми определяются максимальная глубина спуска водолазов, количество одновременно
работающих водолазов, автономность судна по выполнению водолазных работ. При оценке возможностей системы
следует учитывать принципиальную схему включения баллонов в систему (рис. 8.14).
