Ремонтно-контрольная установка РКУ-2 (рис. 5.1)
предназначена для ремонта и проверки воздушно-дыхательных аппаратов типа АВМ.
Рис. 5.1. Ремонтно-контрольная установка
РКУ-2:
1 — реометр; 2 — мановакуумметр; 3 - регулирующие
устройства
В комплект входят: установка,
ящик с приспособлениями, описание, инструкция по эксплуатации установки и паспорт. Габариты установки 235X
Х220Х135 мм. Масса около 5 кг. Габариты ящика с приспособлениями
235X220X120 мм. Масса ящика с приcпособлениями 3,3 кг. Установка РКУ-2 должна храниться в
сухом проветриваемом помещении вдали от нагревательных
приборов.

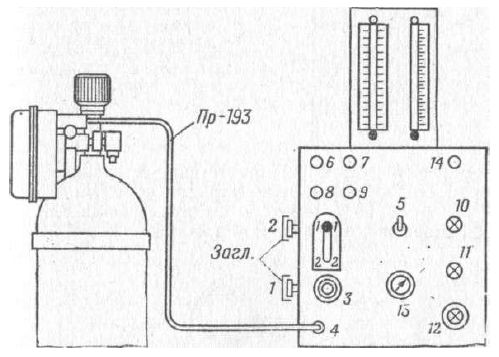

Рис. 5.2. Схема проверки герметичности
установки
Установка состоит из следующих узлов:
— реометра с двумя шкалами для измерения расхода
воздуха от 40 до 100 л/мин и от 0,1 до 0,7 л/мин (каждой
шкале соответствует своя дюза);
— мановакуумметр а для измерения давления и разрежения
в пределах от 0 до ПО мм вод. ст. (1,1 кПа) и регулирующих
устройств с манометром 25/15 кгс/см²
(2,5/1,5 МПа);
— панели, на которой смонтированы приборы и арматура.
Перед началом работы проверяют герметичность установки
при избыточном давлении, для чего;
— создают редуктором 12 давление 2 ... 3 кгс/см7sup2; по манометру
13;
— создают вентилем 10 давление 100 мм вод. ст. по
мановакуумметру;
— закрывают клапан 5, а затем вентиль 10.
Результат положителен, если падение уровня жидкости
в мановакуумметре не превышает 10 делений за 30 с.
Примечание. По окончании проверки в первую очередь
открывают клапан 5.
Затем проверяют правильность показаний реометра, для
чего:
— собирают схему (рис. 5.3);
- устанавливают дюзу 2;
- совмещают отметки «0» на шкалах с уровнем жидкости
в трубке;
- навертывают контрольную дюзу 2 на замок-переходник
Пр-10, установленный на штуцере 3;

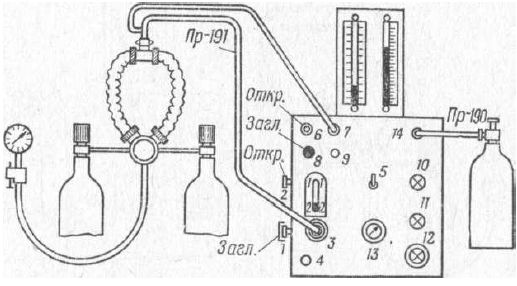

Рис. 5.4. Схема проверки герметичности полости низкого
давления аппарата при избыточном давлении
— закрывают вентили 10, 11 и редуктор 12;
— открывают вентиль баллона установки;
— создают редуктором 12 давление 2...3 кгс/см² по манометру
13;
— создают вентилем 11 разрежение 100 мм вод. ст. по
мановакуумметру и снимают показания реометра.
Результат положителен, если уровень жидкости не выходит
за пределы красной вертикальной черты на шкале
реометра.
Примечание. Использовать контрольные дюзы с других
установок запрещается.
Проверка герметичности полости низкого давления аппарата при избыточном
давле нии:
— собирают схему (рис. 5.4);
— пережимают зажимом шланг выдоха Пр-28;
— закрывают вентили 10, 11 и редуктор 12;
- устанавливают дюзу 2;
— открывают клапан 5;
— закрывают вентили баллонов аппарата;
— открывают вентиль воздушного баллона установки;
— создают редуктором 12 давление 2...3 кгс/см² по манометру
13;

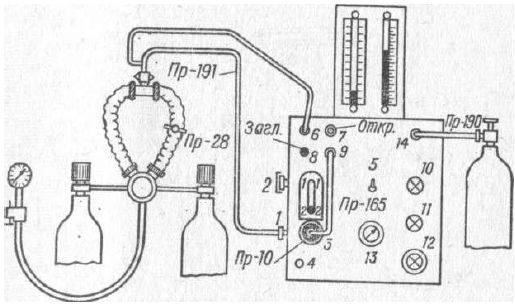

Рис. 5.5. Схема проверки герметичности полости низкого давления аппарата при разрежении
— создают вентилем 10 давление 100 мм вод. ст. по
мановакуумметру и, поддерживая его в системе, наблюдают
за показаниями реометра (по второй шкале).
Результат положителен, если утечка воздуха из аппарата
не превышает 0,25±0,05 л/мин.
Проверка герметичности полости низкого давления аппарата при разрежении:
— собирают схему (рис. 5.5);
— закрывают вентили 10, 11 и редуктор 12;
— устанавливают дюзу 2;
— закрывают вентили баллонов аппарата;
— открывают вентиль воздушного баллона установки;
— создают редуктором 12 давление 2...3 кгс/см² по манометру
13;
— создают вентилем 11 разрежение 100 мм вод. ст. по
мановакуумметру и наблюдают за показаниями реометра
(по второй шкале).
Результат положителен, если подсос воздуха в аппарат
не превышает 0,25±0,05 л/мин.
Проверка герметичности полости высокого давления аппарата:
— наполняют баллоны воздухом до давления 130...
150 кгс/см²;
— пережимают загубник зажимом;
— открывают вентили баллонов;
— погружают аппарат в воду.
Результат положителен, если в течение 1 мин не наблюдается
выделения пузырьков воздуха.
Проверка сопротивления аппарата дыханию (на вдохе ) :
— собирают схему (см. рис. 5.5);
— пережимают шланг выдоха зажимом;
— закрывают вентили 10, 11 и редуктор 12;
— устанавливают дюзу 1;
— открывают вентили баллонов аппарата;
— открывают вентиль воздушного баллона установки;
— создают редуктором 12 давление 8... 10 кгс/см²
по манометру 13;
— создают вентилем 11 поток 90 л/мин по реометру
(первая шкала) и снимают показания мановакуумметра.
Результат проверки положителен, если сопротивление,
вдоху не превышает величины, указанной в паспорте
данного типа аппарата (примерно 40...50 мм вод. ст.).
Проверка сопротивления аппарата дыханию (на выдохе):
— собирают схему (рис 5.6);
— закрывают вентили 10, 11 и редуктор 12;
— закрывают вентили баллонов аппарата;
— устанавливают дюзу 1;
— открывают вентиль воздушного баллона установки;
— создают редуктором 12 поток 90 л/мин по реометру
(первая шкала) и снимают показания мановакуумметра.
Результат проверки положителен, если сопротивление
выдоху не превышает величины, указанной в паспорте
данного типа аппарата (примерно 40...60 мм вод. ст.).
